Jak działają suszarki?
Suszarki wysuszające składają się z dwóch wież wypełnionych wysuszaczem.Odpuszczalnik ma ograniczoną zdolność adsorpcyjną, zanim zostanie wysuszonyW czasie gdy jedna wieża suszy powietrze, druga się regeneruje.

Atlas oferuje dwa rodzaje suszarek do suszenia, serię BD+ i serię CD ((+) suszarek do suszenia bez ciepła.

1Suszenie.
Mokre sprężone powietrze przepływa w górę przez wysuszacz adsorbent od dołu do góry (1).

2Regeneracja.
Bezgrzewne suszarki desykantów CD+:
Suche powietrze z wyjścia wieży suszenia rozszerza się do ciśnienia atmosferycznego i przepuszcza przez nasycony suszarek, zmuszając do wydalania adsorbowanej wilgoci (2 i 4).
Po desorpcji zawór oddychający zostaje zamknięty i naczynie ponownie poddawane ciśnieniu.

Wydrażniki suśnikowe do oddychania (zero) BD+:
Dmuchacz (5) pobiera powietrze zewnętrzne i przepuszcza je przez ogrzewacz zewnętrzny (6), a następnie podgrzewane powietrze przepuszcza przez nasycony suszarek (2), wymuszając wydalanie adsorbowanej wilgoci.

3. Chłodzenie (BD+)
BD+ z wyczyszczeniem:
Po fazie podgrzewania, suszarka jest chłodzona poprzez rozszerzenie suchej sprężonej powietrza z wyjścia zbiornika adsorbującego przez
Gorąca, reaktywowana wieża.

BD+ z zerowym oczyszczeniem:
Po fazie ogrzewania dmuchawa wchłania powietrze otoczenia i wysyła je przez reaktywowaną wieżę od dołu do góry.

4- Przełączam.
Po regeneracji suszenie przechodzi z zasyconej wieży na regenerowaną (3).

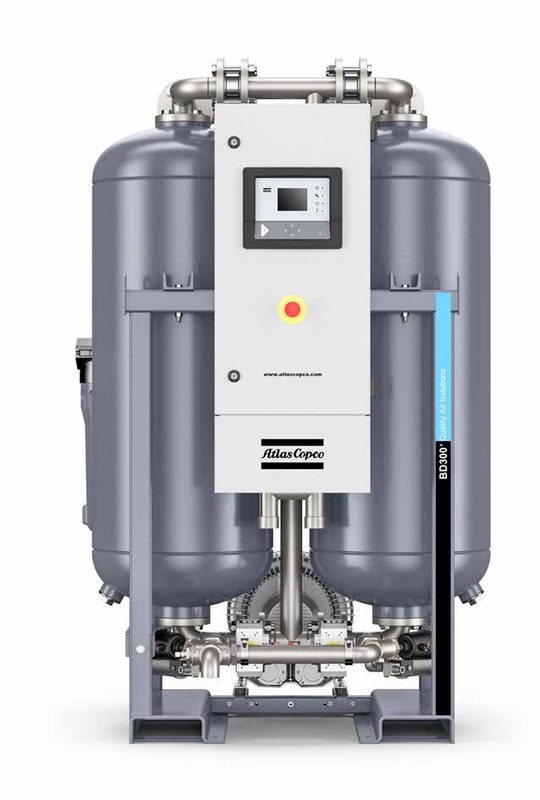

BD 100+-300+
Najwyższa wydajność i efektywność kosztowa

1 Wysokiej jakości osuszacz

• Suszarek z żelem krzemianowym o wysokiej adsorpcji wymaga mniejszej energii reaktywacyjnej niż inne środki suszące.
• Dwuwarstwowe podłoże suszarki z wodoodporną warstwą dolną chroni wysokowydajną warstwę górną.
• Ciśnienie punktu rosy -40°C/-40°F jako standardowe (-70°C/-100°F opcjonalne).
• Do 30% dodatkowego suszarki, aby zapewnić stałą wydajność nawet w trudnych warunkach, takich jak wysokie temperatury i tymczasowe przeciążenia.

2 Zawory ze stali nierdzewnej
Wysokiej wydajności zawory motylkowe ze stali nierdzewnej z uruchomieniami zapewniają długą żywotność.

3 Podgrzewacz o niskiej gęstości mocy
• Konstrukcja ze stali nierdzewnej wydłuża żywotność.
• Grzejnik jest zainstalowany w izolowanej rurze w celu efektywnej energetycznie instalacji.
• Opcjonalnie dostępne są zbiorniki izolowane w celu dalszego zmniejszenia strat ciepła i zwiększenia ogólnej wydajności (standardowy w modelu o temperaturze -70 °C/-100 °F).

4 Rury galwanizowane z podłączeniami z paskami
• Przewody o płaszczyźnie ułatwiają konserwację i minimalizują ryzyko wycieków.
• Rozmiary rur są zoptymalizowane w celu zapewnienia niskiego spadku ciśnienia w celu maksymalnego oszczędności energii.

5 Filtry
• Przedfiltr zapobiega zanieczyszczeniu olejem w celu wydłużenia trwałości desykantu.
• Pofiltr chroni sieć powietrzną przed pyłem suszącym i zanieczyszczeniem sieci.
• Można go zamontować bezpośrednio na wejściu i wyjściu suszarki w celu zmniejszenia ciśnienia.
• Łatwe w montażu i konserwacji, bez konieczności podłączenia dodatkowych rur i filtrów.

6 Zaawansowany system kontroli i monitorowania
• Zainstalowany w kabinie IP54 dla łatwego podłączenia i bezpieczeństwa.
• Monitoruje wszystkie parametry w celu zapewnienia maksymalnej niezawodności.

7 Zmiana zależna od punktu rozroku
• Monitoring rzeczywistego ciśnienia (hygrometr).

• Ciśnienie punktu rosy (i alarm).
• Suszarka przełączy się na kolejną wieżę tylko wtedy, gdy suszarka jest nasycona, co mierzy czujnik punktu rosy.powodujące znaczne zmniejszenie zużycia energii.

8 Solidna i kompaktowa konstrukcja
• Standardowa ramka, włączając szczeliny dla wózków widłowych i oczami podnoszącymi dla łatwej obsługi.
• Szerokie zbiorniki zapewniają niską prędkość powietrza i dłuższy czas kontaktu.
• Flanki łączące naczynia są zintegrowane z górną i dolną powłoką, co obniża całkowitą wysokość jednostki.

Specyfikacje techniczne

Specyfikacje techniczne

Warunki odniesienia BD +: Dane dotyczące wydajności zgodnie z normą ISO 7183:2007.
Temperatura wejścia powietrza do sprężarki: 35°C/100°F.
wilgotność względna w wlewie: 100%.
Warunki odniesienia BD + ZP (Zero Purge):
Dane dotyczące wydajności zgodnie z normą ISO 7183:2007.
Temperatura powietrza otoczenia: 25°C/77°F.
Względna wilgotność powietrza otoczenia: 60%
