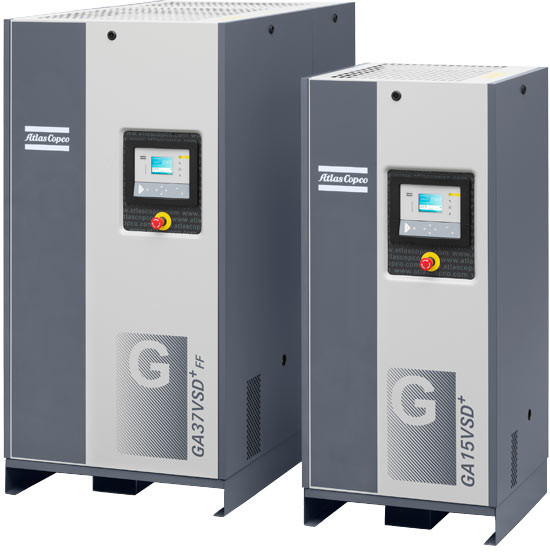

70kw Atlas GA 75+VSD, Atlas śruby kompresor powietrza Frequency Conversion

110kw Atlas Ga Vsd+75 Kompresor powietrza z konwersją częstotliwości śruby obrotowej

GA37-110 VSD+.pdf

Nowy rewolucyjny sprężarka z Atlas GA75 VSD +

Innowacyjne
Atlas zrewolucjonizował konstrukcję i wydajność sprężarek.
GA 37-110 VSD + ma pionowy, kompaktowy układ, który pozwala zaoszczędzić wartościową powierzchnię podłogową i roboczą, ułatwia dostęp do obsługi i zmniejsza całkowity koszt posiadania dla wszystkich klientów.

Niezawodne
• Nasz Inwerter Neos, opracowany wewnętrznie w celu maksymalizacji niezawodności sprężarki, został zbudowany w celu zapewnienia dodatkowej ochrony przed pyłem i innymi cząstkami.
• Całkowicie zamknięty napęd częstotliwości i układ napędowy zapewniają wydajność nawet w najtrudniejszych warunkach.
• oparte na unikalnym połączeniu sprawdzonych technologii i istniejących komponentów, optymalnie połączonych doświadczeniem i know-how Atlas.

Mądrze.
• Łatwe monitorowanie i konserwacja dzięki sterownikowi Elektronikon® Touch.
• Powiadomienia o konserwacji i status maszyny są dostępne za pośrednictwem poczty elektronicznej lub wiadomości tekstowych SMARTLINK.
• indywidualne sprawozdania dotyczące wydajności energetycznej maszyny, zgodnie z normą ISO 50001.

1

Silnik z wewnętrznym magnetem stałym (iPM)
• Silnik chłodzony olejem.
• Optymalne chłodzenie przy wszystkich prędkościach i warunkach otoczenia.
• Zaprojektowane we własnej firmie w Belgii.
• łożyska silnika smarowane olejem: bez (prz) smarowania, zwiększone
czas pracy.
• IP66: ciśnieniowy.
• Magnesy stałe.
2
Nowy element sprężarki
• Nowy, ulepszony profil wirnika.
• Zmniejszenie strat ciśnienia.
• Optymalizowane portale wejścia i wyjścia.
3
Prostowy napęd
• Projekt pionowy, mniej części.
• Chłodzony olejem, szczelny pod ciśnieniem.
• Brak biegów lub pasów, brak uszczelnienia wału.

4

Filtr wejściowy
• Ciężkie urządzenia.
• konserwacja co 4000 godzin.
• Wskaźnik spadku ciśnienia.

5

Wiatrak promieniowy
• Kompaktne.
• Niski poziom hałasu.
• Wysoka wydajność dla optymalizowanego chłodzenia.
6
Klasyczny projekt chłodnicy
• Zintegrowana separacja wody.
• Oddzielne chłodzenie oleju/powietrze.
• Łatwy dostęp w celu konserwacji.
7
Innowacyjny Inwerter Neos
• Inwerter projektowany we własnym firmie Atlas ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­
• Ochrona IP5x.
• Wytrzymała aluminiowa obudowa zapewniająca bezproblemowe działanie w najtrudniejszych warunkach.
• Mniej komponentów: kompaktowy, prosty i przyjazny dla użytkownika.
8
Wbudowany suszarka
• Większa kompaktowość.
• środek chłodniczy R410A.
9
Elektronikon ®
Kontroler dotykowy
• Urządzenie sterujące o wysokiej technologii z sygnałami ostrzegawczymi, wyłączeniem sprężarki i harmonogramem konserwacji.
• Łatwy w obsłudze i zaprojektowany do pracy w najtrudniejszych warunkach.
• Standardowe zdalne monitorowanie SMARTLINK w celu maksymalizacji wydajności systemu powietrza i oszczędności energii.
• Opcjonalne sterowanie wieloma sprężarkami (2, 4 lub 6 sprężarek).
10
Zawór strażniczy
• Optymalizuje przepływ powietrza w końcowej części.
• Brak strat w wyniku odlewu.
• Całkowita konstrukcja z aluminium: bez obsługi technicznej.

11

Komora VSD + Neos
• VSD+ jest lepszy niż maszyny jadące na próżno.
• Komponenty elektryczne pozostają chłodne, zwiększając ich żywotność.
• Dedykowany napęd dla silników z technologią iPM.
• Rozpraszanie ciepła w inwerterze w oddzielnym przedziale.

VSD + dla 50% średniej oszczędności energii

Technologia Atlas's GA Variable Speed Drive + (VSD +) ściśle odpowiada zapotrzebowaniu na powietrze poprzez automatyczne regulacje prędkości silnika.W połączeniu z innowacyjną konstrukcją silnika iPM (Permanent Magnet), w wyniku czego średnia oszczędność energii wynosi 50% i średnia redukcja kosztów cyklu życia sprężarki wynosi 37%.

Po co technologia Atlas Variable Speed Drive +?
• Średnio 50% oszczędności energii przy dużym zakresie przepływu (20-100%).
• Zintegrowany elektronikon® Touch controller kontroluje prędkość obrotową silnika i wysokowydajny falownik częstotliwości.
• Brak strat czasu pracy w jałowym trybie lub strat w wyniku wybuchu podczas pracy.
• Sprężarka może być uruchomiona/zatrzymana pod pełnym ciśnieniem układu bez konieczności rozładunku.
• Wyeliminuje napięcie prądu szczytowego podczas uruchamiania.
• Minimalizuje wycieki z powodu niższego ciśnienia w systemie.
• zgodność z dyrektywami EMC (2004/108/WE).
* W porównaniu z kompresorami o stałej prędkości, na podstawie pomiarów przeprowadzonych przez niezależną agencję audytu energetycznego.

specyfikacje
