ATLAS CD20+-335+ -70°C WYSUSZANIA PŁATNEGO
Kliknij aby otworzyć nasz katalog:Odpowiedź na zapytanie:

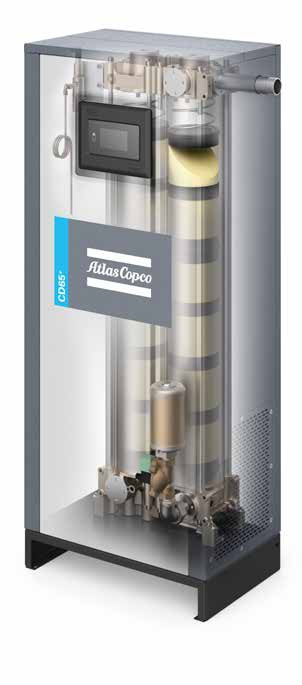

CD 20+-335+
Efektywność CeradesTM i ciągła eksploatacja
1, CeradesTM
CD 20+-335+ jest pierwszą suszarką wykorzystującą rewolucyjny suszarek CeradesTM opracowany i opatentowany przez Atlas.W przeciwieństwie do pchania się przez luźne wierzchołki suszarkiW rezultacie cieszysz się:
• niższe koszty energii i minimalny spadek ciśnienia
Przepływ powietrza bez oporu.
• Lepsza jakość powietrza i dłuższe przerwy w obsłudze dzięki CeradesTM
Dłużej trwa niż luźny suszarek, który wraz z upływem czasu znacząco się rozpada.
• ochrona środowiska i zdrowia, niższe koszty operacyjne,
i mniej przestojów, ponieważ CeradesTM eliminuje pył suszący i konieczność filtrowania go w celu osiągnięcia normy ISO 8573-1:2010 klasa 2 dla
cząstki.
• Bezproblemowa instalacja i ciągła eksploatacja jako CeradesTM
mogą być montowane poziomo.
• Mniejsza suszarka typu CeradesTM może obsłużyć większy przepływ powietrza.
2. Wysokowydajna eksploatacja
Zaprojektowane do niezawodnej pracy przy ciągłym przepływie 100% powietrza, podczas gdy większość suszarek na rynku jest zaprojektowana tylko do pracy w temperaturze od 70% do 80%.-40°C/-40°F,
-70°C/-100°F* jako standardowe.
należy również dostosować do zmian sezonowych lub zmian w zastosowaniach.
* 70°C/100F używa siewu molekularnego suszarki
3, zaawansowane oszczędności energii
• Do 70% mniejszy spadek ciśnienia w porównaniu z poprzednim
Modelka.
• 15% zmniejszenie powietrza do oczyszczania w porównaniu ze standardem
Model CD.
• Opcjonalny system przełączania zależnego od punktu rozpadu.
suszarka przełączy się na kolejną wieżę tylko wtedy, gdy środek suszący jest nasycony, zgodnie z pomiarami czujnika punktu rosy.w wyniku znaczącej redukcji zużycia energii.
• Stopień rosy może być ustawiony zgodnie z wymaganiami
zastosowanie w celu zmniejszenia zużycia energii.
4,Niepowtarzalna konstrukcja zbiornika/zaworów
• Duża średnica rury minimalizuje spadek ciśnienia, co pozwala na znaczne oszczędności energii.
• Elektronicznie sterowany zawór 3/2 zmniejsza ryzyko awarii i zapewnia niezawodną kontrolę podczas wahania przepływu powietrza.przełączanie zbiornika działa niezawodnie nawet w trudnych warunkach.
• Otwory serwisowe zapewniają łatwą obsługę ruchomych części systemu zaworów.
5, Nowy układ tłumienia
Innowacyjny system tłumienia z dużym przednim tłumikiem zapewnia cichą pracę przy minimalnym spadku ciśnienia.
6. Zaawansowany system kontroli i monitorowania
• Najnowocześniejszy układ sterowania i monitorowania Elektronikon® Touch z ostrzeżeniami, wyłączeniem suszarki i planowaniem konserwacji.
• Standardowe zdalne monitorowanie SMARTLINK w celu maksymalizacji wydajności systemu powietrza i oszczędności energii.
• Czujnik punktu rosy ciśnienia dla standardowego systemu Dependent Switching z Elektronikon® Touch i opcjonalnie z sterownikiem DC1.
7Przystosowany do obsługi i konserwacji
• Kompaktne bloki CeradesTM umożliwiają szybką i łatwą konserwację.
• Luźny środek suszący rozkłada się z czasem, uwalniając drobny pył do układu powietrza, który wymaga dodatkowej filtracji i konserwacji.gdy krąży w powietrzu otoczenia w trakcie odsuwania i wymiany. CeradesTM eliminuje ten problem z pyłem.
8. Zintegrowany filtr wlewu
• Wysoce wydajny wstępny filtr UD+ zapobiega zanieczyszczeniu olejem w celu wydłużenia trwałości desykantu.
• Do montowania bezpośrednio na wejściu suszarki w celu zmniejszenia ciśnienia.
• Łatwe w montażu i konserwacji, bez konieczności podłączenia dodatkowych rur i filtrów.
• Aby osiągnąć klasę 2 dla cząstek stałych zgodnie z normą ISO 8573-1:2010, nie jest wymagany filtr wtórny. Aby osiągnąć klasę 1, zaleca się filtr PDp+.
9, zestaw do oczyszczania dyszy
Oferuje elastyczność w optymalizacji ciśnienia regeneracyjnego.11.5 bar, 13-bar i 14-bar dysze są dostępne jako oddzielne części. 10 zaawansowanych opcji
• Czujnik punktu rosy ciśnienia dla sterownika DC1.• Zestaw montażu ściennego.
Specyfikacje techniczne
| Rodzaj |
Ciśnienie
punkt rosy
|
Pojemność wejściowa
FAD 7 bar ((e) /
100 psig
|
Spadek ciśnienia bez filtra |
Wielkość filtra |
Wymiary ((L x W x H) |
Waga |
| Przedfiltrowanie |
| °C |
°F |
l/s |
m3 /h |
cfm |
bar ((e) |
psig |
00,01 μm
00,01 ppm
|
1 μm |
mm |
Calownik |
kg |
Węgiel |
| CD 25+ |
- 70 |
-100 |
25 |
90 |
53 |
0.04 |
0.51 |
UD25+ |
DDp35+ |
394 x 807 x 1495 |
15.5 x 31.8 x 58.9 |
124 |
273 |
| CD 35+ |
- 70 |
-100 |
35 |
126 |
74 |
0.07 |
1.06 |
UD45+ |
DDp35+ |
394 x 827 x 1495 |
15.5 x 32.6 x 58.9 |
135 |
298 |
| CD 45+ |
- 70 |
-100 |
45 |
162 |
95 |
0.13 |
1.93 |
UD45+ |
DDp50+ |
394 x 847 x 1835 |
15.5 x 33.3 x 72.2 |
158 |
348 |
| CD 55+ |
- 70 |
-100 |
55 |
198 |
117 |
0.04 |
0.62 |
UD60+ |
DDp70+ |
564 x 847 x 1495 |
22.2 x 33.3 x 58.9 |
208 |
459 |
| CD 65+ |
- 70 |
-100 |
65 |
234 |
138 |
0.06 |
0.91 |
UD100+ |
DDp70+ |
564 x 877 x 1495 |
22.2 x 34.5 x 58.9 |
224 |
494 |
| CD 90+ |
- 70 |
-100 |
60 |
324 |
191 |
0.13 |
1.93 |
UD100+ |
DDp130+ |
564 x 907 x 1835 |
22.2 x 35.7 x 72.2 |
266 |
586 |
| CD 110+ |
- 70 |
-100 |
110 |
396 |
233 |
0.08 |
1.16 |
UD140+ |
DDp130+ |
734 x 907 x 1495 |
28.9 x 35.7 x 58.9 |
320 |
705 |
| CD 130+ |
- 70 |
-100 |
130 |
468 |
275 |
0.12 |
1.78 |
UD140+ |
DDp130+ |
734 x 907 x 1835 |
280,9 x 35,7 x 72.2 |
375 |
827 |
| CD 165+ |
- 70 |
-100 |
165 |
594 |
350 |
0.11 |
1.62 |
UD180+ |
DDp170+ |
929 x 907 x 1835 |
36.6 x 35.7 x 72.2 |
477 |
1052 |
| CD 195+ |
- 70 |
-100 |
195 |
702 |
413 |
0.16 |
2.26 |
UD220+ |
DDp210+ |
929 x 907 x 1835 |
36.6 x 35.7 x 72.2 |
477 |
1052 |
Warunki odniesienia BD +: Dane dotyczące wydajności zgodnie z normą ISO 7183:2007.
Temperatura wejścia powietrza do sprężarki: 35°C/100°F.
wilgotność względna w wlewie: 100%.
Warunki odniesienia BD + ZP (Zero Purge):
Dane dotyczące wydajności zgodnie z normą ISO 7183:2007.
Temperatura powietrza otoczenia: 25°C/77°F.
Względna wilgotność powietrza otoczenia: 60%
