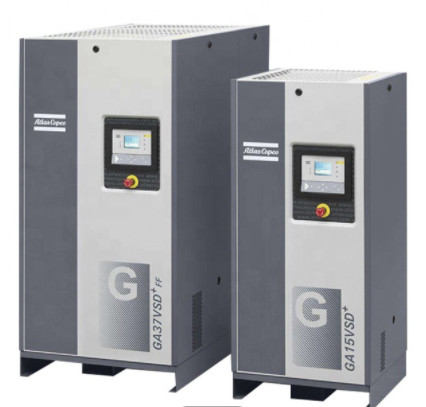

Wstrzykiwacz powietrza VSD Wstrzykiwacz powietrza Atlas G26VSD+ FF 26kw

Kompresor powietrza VSD Atlas G26VSD+ FF 26kw Wstrzykiwacz oleju śrubowego Wbudowany suszarka
 GA37-110 VSD+.pdf
Nowy standard wydajności sprężarek
Innowacyjne
Kompresory GA26VSD + są wyposażone w bezciekły układ napędowy zaprojektowany przez Atlas.który zapobiega wyciekowi oleju w kompresorach GA 30-75 VSD z wtryskaniem oleju.

Mądrze i inteligentnie
• Inwerter unikalny dla sprężarek powietrza.
• Zintegrowany sterownik graficzny, opracowany przez Atlas, z logiką sterowania dostosowaną do różnych warunków pracy.
• Projektowanie modułowe z sprawdzoną wydajnością i efektywnym wykorzystaniem materiałów.

Wydajne
• Średnio o 10% mniejsze zapotrzebowanie na energię specyficzną (SER) niż w przypadku sprężarek o stałej prędkości obrotowej.
• Minimalizowane straty wydajności dzięki napędowi bezpośredniemu z silnikiem magnetycznym równym IE4.
• Optymalizowany przepływ wlewu w końcowym miejscu powietrza dzięki zastosowaniu zaworu strażnika w celu zminimalizowania ciśnienia i utraty powietrza.

Wbudowana suszarka

• Z wbudowaną suszarką, może pomóc klientowi zaoszczędzić pieniądze i zwiększyć przekonanie.

Niezawodne
• Niski poziom konserwacji: System wyrzutni próżniowych (VES) zapewnia system bezciekłości dla GA 30 -75 VSD.
• Udowodniona trwałość z modułową konstrukcją zapewniającą maksymalne wykorzystanie części.
• Chłodnia z płetwami W zapewnia niezawodną wydajność w trudnych warunkach.

Wewnątrz inteligentnego, inteligentnego GA26VSD+ FF

Silnik z wewnętrznym magnesem stałym (IPM)
• Bardzo wysoka wydajność: wyrównanie IE4
• Kompaktny, dostosowany do potrzeb projekt, zapewniający optymalne chłodzenie olejem
• IP55 (dla GA 7-22VSD), IP66 (dla GA 30-75VSD)
• Brak przepływu powietrza chłodzącego
• Silnik smarowany olejem

Elementy
• Wyprodukowany przez Atlas
• Silny i cichy
• Wysoka wydajność

Prostowy napęd
• Brak utraty wydajności biegów lub pasów
• Kompaktowe: o 30% mniejszy odcisk

System chłodzenia W-fin
• Chłodnia z płetwami W jest niezawodna w trudnych warunkach
• wentylator osiowy zwiększa wydajność chłodnicy

Kontroler Elektronikon ®
• Integrowane inteligentne algorytmy zmniejszają ciśnienie w systemie i zużycie energii
• Wskazówki ostrzegawcze, planowanie konserwacji i wizualizacja stanu w internecie
• Graficzne wyświetlanie kluczowych parametrów (dzień, tydzień, miesiąc) i 32 ustawień językowych


Specyfikacje





VSD dla oszczędności energii przekraczającej 35%

Technologia napędu zmiennej prędkości GA Atlas odpowiada zapotrzebowaniu na powietrze automatycznie
regulowanie prędkości obrotowej silnika, co prowadzi do oszczędności energii średnio o 35% w porównaniu z maszynami do załadunku/wyładunku
Dlaczego wybrać technologię Atlas Variable Speed Drive?
• Średnio ponad 35% oszczędności energii przy dużym zakresie przepływu (25-100% dla GA 30-75 VSD)
• Zintegrowany elektronikon® Touch controller kontroluje prędkość obrotową silnika
• Unikalny falownik NEOS (dla GA -75VSD)
• Silnik iPM chłodzony olejem umożliwia uruchomienie i zatrzymanie sprężarki pod pełnym ciśnieniem systemu bez konieczności rozładowywania
• Wyeliminuje karę za napięcie prądu szczytowego podczas uruchamiania


Krok naprzód w zakresie monitorowania i kontroli
Najnowsza generacja systemu operacyjnego Elektronikon® oferuje szeroki zakres funkcji sterowania i monitorowania, które pozwalają zwiększyć wydajność i niezawodność sprężarek.W celu maksymalizacji efektywności energetycznej, Elektronikon ® steruje głównym silnikiem napędowym i reguluje ciśnienie układu w ramach z góry zdefiniowanego i wąskiego pasma ciśnienia.

SMARTLINK: Program monitorowania danych
• System zdalnego monitorowania, który pomaga zoptymalizować system sprężonego powietrza i zaoszczędzić energię i koszty.
• Zapewnia pełny obraz sieci sprężonego powietrza.
• Ostrzega przed ewentualnymi problemami.
* Aby uzyskać więcej informacji, prosimy o kontakt z lokalnym przedstawicielem handlowym.

Pochłodnik

W tym momencie ciśnione powietrze jest jeszcze bardzo gorące, około 80 stopni Celsjusza.Temperatura powietrza po chłodziarce wynosi około 25 ° C..

Ze względu na chłodzenie powietrza, dużo pary wodnej skondensowało się na wnętrzu chłodnicy.Woda ta jest przewożona z sprężonym powietrzem w kierunku wyjścia powietrza do sprężarki.

Oczywiście nie chcemy tej wody w naszym systemie sprężonego powietrza.

Pułapka wilgoci

Z tego powodu, pułapka wodna (zwana również pułapką wilgoci, separatorem wilgoci lub pułapkami kondensatu).

Może to być wersja mechaniczna lub elektryczna. Łapa kondensatu zasadniczo oddziela wodę od sprężonego powietrza.

Ciśnione powietrze wreszcie opuszcza kompresor.

Przepływ oleju

Pamiętasz, że mieszaninę sprężonego powietrza i oleju oddzielał separator?

Olej oddzielony jest gorący, wchłania ciepło kompresji i może być gorący nawet do 120 stopni Celsjusza (wszystko więcej i sprężarka się wyłączy).

Olej jest chłodzony przez chłodnicę oleju. Ilość chłodzenia jest kontrolowana przez zawór termostatyczny. Jeśli olej jest nadal zimny, chłodnicę oleju całkowicie ominięto. Jeśli olej jest bardzo gorący,Cały olej przechodzi przez chłodnicę olejuZawór termostatyczny reguluje temperaturę oleju.
