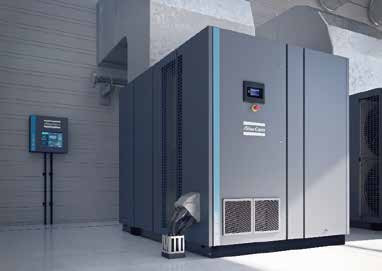

Inteligentna technologia wtryskowa w celu oszczędności energii GA90+-315+(VSD+),GA200-250HYBRID+ Atlas Screw Air Compressor

Sprężarki śrubowe z wtryskiem oleju

GA 90+-315+(VSD+)

GA 200-250 HYBRYDA+

Najwyższa niezawodność, najniższe koszty eksploatacji

Najkrótszą drogą do maksymalizacji rentowności jest minimalizacja kosztów operacyjnych. Ponieważ do 80% kosztów cyklu życia sprężarki pochodzi z energii, którą zużywa, powinno to być jasnym celem. Sprężarki GA+ firmy Atlas Copco z elementami sprężającymi z włączoną funkcją SmartInjection i silnikami klasy IE4/IE5 lub wyższej są zaprojektowane tak, aby osiągnąć znaczne oszczędności energii, zapewniając jednocześnie długą i bezproblemową żywotność nawet w najtrudniejszych warunkach środowiskowych.

Korzyść:

· Efektywność
Sercem sprężarek GA+ są najnowocześniejsze elementy sprężające z technologią SmartInjection i wysokowydajne, chłodzone olejem silniki klasy LE4/IE5 lub wyższej. Ten niezwykle wydajny układ napędowy w połączeniu z dużą wydajnością chłodzenia, niskimi spadkami ciśnienia wewnętrznego i precyzyjnym sterowaniem za pomocą panelu ElektronikonTouch gwarantuje optymalną wydajność.

· Niezawodność
Układ napędowy sprężarki GA+ ma klasę ochrony lP66, co zapewnia pełną ochronę przed pyłem i wilgocią występującymi w otoczeniu, dzięki czemu może ona niezawodnie pracować w najtrudniejszych warunkach i temperaturach otoczenia do 55°℃/131°F.

· Łatwa konserwacja

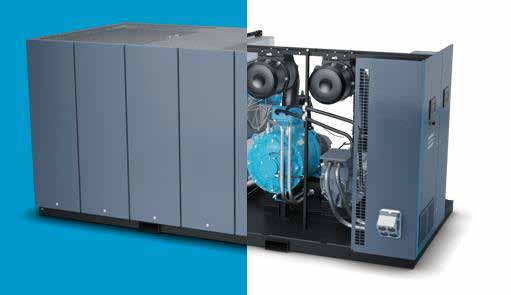

Wszystkie części wymagające regularnej konserwacji są w pełni uwzględniane pod kątem wygody obsługi, co znacznie skraca czas potrzebny na konserwację. Unikalna konstrukcja płyty skrzynkowej sprawia, że ​​wszystkie komponenty w jednostce są łatwo dostępne. Jednocześnie każdy komponent jest projektowany z pełnym uwzględnieniem jego łatwości konserwacji, a średni czas konserwacji jest skrócony o ponad połowę w porównaniu z tradycyjnymi projektami.

Zastosowania w każdej dziedzinie życia

1.Przemysł ogólny

Niższe koszty cyklu życia
Sprężone powietrze jest niezbędne w codziennej produkcji przemysłowej, a jego obszary zastosowań obejmują: narzędzia pneumatyczne do cięcia, wiercenia, kucia i szlifowania; siłowniki pneumatyczne i zawory; system wentylacyjny; urządzenia do pakowania i układania w stosy oraz systemy przenośników. Seria GA + została zaprojektowana z myślą o niższych kosztach cyklu życia.

2.Górnictwo

Dostosuj się do trudnych warunków
Sprężone powietrze jest niezbędne dla przemysłu wydobywczego, w tym: filtracji worków na pył, gazu konserwacyjnego, gazu wentylacyjnego i narzędzi pneumatycznych. Sprężarki powietrza serii Ga + są nie tylko niezawodne, ale także trwałe, nawet w trudnych warunkach.

3.Elektrownia

Stabilny i niezawodny
Aby zapewnić nieprzerwane dostawy energii, elektrownie muszą działać dzień i noc. Dlatego też ciągłe dostarczanie sprężonego powietrza jest niezbędne do bezproblemowej pracy elektrowni. Sprężarki serii GA+ zapewniają niezawodne sprężone powietrze do oczyszczania mułu i obróbki popiołu lotnego.

4.Wytop metali

Niższa efektywność energetyczna
W procesie transportu gazu przyrządowego i pneumatycznego surowców w zakładach hutniczych metali wykorzystuje się dużą ilość sprężonego powietrza, dlatego potrzebne są skuteczne rozwiązania w celu obniżenia kosztów operacyjnych. Seria sprężarek Atlas Copco ga+ znacznie obniża koszty operacyjne klientów dzięki wysokiej efektywności energetycznej.

5.Przemysł cementowy

Łatwy w utrzymaniu i konserwacji
Zakłady cementowe wymagają dużej ilości sprężonego powietrza, które jest wykorzystywane głównie do transportu surowców. W zakładach cementowych duże ilości pyłu i pary wodnej nieuchronnie uszkadzają wydajność sprężarki, co powoduje dodatkowe koszty energii i konserwacji. Kompaktor serii GA+ ma nie tylko układ przeniesienia napędu o stopniu ochrony IP66, aby zapobiec przedostawaniu się zanieczyszczeń do kompaktora; I jest łatwy w utrzymaniu, np. dzięki konstrukcji rdzenia olejowego w kształcie karty, konstrukcji chłodnicy w kształcie wciąganym i tak dalej.

Efektywność(łącząc to, co najlepsze z obu światów)

- Napęd o zmiennej prędkości (VSD)
Ponad 80% kosztów cyklu życia sprężarki przypada na energię, którą zużywa. Ponadto wytwarzanie sprężonego powietrza może stanowić ponad 40% całkowitego rachunku za energię elektryczną zakładu. Aby obniżyć koszty energii, Atlas Copco jest pionierem technologii napędu o zmiennej prędkości (VSD) w branży sprężonego powietrza. VSD prowadzi do dużych oszczędności energii, jednocześnie chroniąc środowisko dla przyszłych pokoleń. Dzięki ciągłym inwestycjom w tę technologię, Atlas Copco oferuje najszerszą gamę zintegrowanych sprężarek VSD na rynku.

Legenda
A = Straty

B = Prędkość
1=Całkowite straty tradycyjny element

2 = Całkowite straty elementu AC

- Oszczędności VSD
Technologia VSD firmy Atlas Copco pozwala na dokładne śledzenie zapotrzebowania na powietrze poprzez automatyczną regulację prędkości silnika. Dzięki temu można zaoszczędzić nawet 35% energii6. Koszt cyklu życia sprężarki można obniżyć średnio o 22%. Ponadto niższe ciśnienie w układzie dzięki zastosowaniu VSD znacznie minimalizuje zużycie energii w całym procesie produkcyjnym.

Legenda
42% = Energia
35% = Oszczędność energii dzięki VSD

12% = Inwestycje
11% = konserwacja

- Zasada hybrydowa

Atlas Copco innowacyjnie integruje moduł stałej częstotliwości i moduł konwersji częstotliwości w silniku hybrydowym, który współpracuje z naszym inteligentnym systemem sterowania, aby lepiej odpowiadać zapotrzebowaniu klienta na gaz.

- Korzyści hybrydowe
Nasz hybrydowy kompresor obejmuje dwa układy napędowe. Jeden o zmiennej prędkości i jeden o stałej prędkości. Daje to wiele korzyści, takich jak:

·Mniejsza powierzchnia w porównaniu do posiadania dwóch mniejszych jednostek
·Większa możliwość regulacji w porównaniu ze sprężarką VSD
·Niższe zużycie energii
·Niezależna praca pojedynczego rdzenia

- Większa elastyczność
Dzięki zastosowaniu dwóch rdzeni i kontrolerów klient może w razie potrzeby korzystać z jednego rdzenia lub gdy jeden rdzeń nie działa. Oznacza to również, że zapasowy kompresor może być mniejszy.

- Podwójny punkt nastawy i automatyczne zatrzymanie
Większość procesów produkcyjnych generuje wahania poziomu zapotrzebowania, co z kolei może powodować marnotrawstwo energii w okresach niskiego wykorzystania. Za pomocą kontrolera ElektronikonRunit można ręcznie lub automatycznie przełączać się między dwoma różnymi punktami nastaw, aby zoptymalizować zużycie energii i obniżyć koszty w okresach niskiego wykorzystania.

Ponadto sterownik zintegrowano z unikalnym algorytmem sterowania Atlas Copco, którego założeniem jest ograniczenie częstego uruchamiania i zatrzymywania silników, aby maksymalnie skrócić czas operacji rozładunku i jeszcze bardziej obniżyć koszty eksploatacji.

Legenda
A = Pobór mocy

B = Czas
C = Oszczędność energii

- Komponenty zaprojektowane z myślą o wydajności
·Technologia SmartInjection dostarcza dokładnie taką ilość oleju, jaka jest potrzebna do danego elementu, dzięki czemu zawsze pracuje on z maksymalną wydajnością.
·Silnik o wysokiej wydajności IE4 (stałej prędkości) i lE5 (VSD+).
·Zintegrowany system odzyskiwania energii odzyskuje do 78% energii z zintegrowanego silnika i układu olejowego.
·Wentylator dwubiegowy lub VSD zapewniający energooszczędność w niższych temperaturach.

- Elektronikon Mk5 touch
Sterownik Elektronikon został specjalnie zaprojektowany, aby zmaksymalizować wydajność sprężarek i urządzeń do uzdatniania powietrza w różnych warunkach. Nasze rozwiązania zapewniają kluczowe korzyści, takie jak zwiększona efektywność energetyczna, niższe zużycie energii, skrócony czas konserwacji i mniejszy stres... mniejszy stres zarówno dla Ciebie, jak i dla całego Twojego systemu wentylacji.

- Optymalizator 4.0
·Minimalizowanie nadmiernego ciśnienia
Optimizer 4.0 minimalizuje generowanie nadmiaru sprężonego powietrza poprzez uruchamianie i zatrzymywanie sprężarek. Jego przyjazny dla użytkownika interfejs
umożliwia ustawienie wielu pasm ciśnienia, co pozwala na optymalizację instalacji sprężarki w różnych okolicznościach, np. w godzinach nieprodukcyjnych.
·Pełne korzyści VSD
Dzięki Optimizer 4.0 możesz w pełni wykorzystać potencjał oszczędzania energii VSD (napędu o zmiennej prędkości). Reguluje on VSD, aby zapewnić, że ilość sprężonego powietrza na wyjściu jest proporcjonalna do zapotrzebowania, zapobiegając w ten sposób wyższym ciśnieniom niż wymagane, nadmiernej pracy bez obciążenia i gwałtownemu wzrostowi kosztów energii.
·Poprawa czasu sprawności
Optimizer 4.0 skutecznie eliminuje przestoje w produkcji spowodowane nieoczekiwanymi spadkami ciśnienia w systemie, ponieważ reguluje ciśnienie w systemie, a nie ciśnienie wyjściowe sprężarki.

Oznacza to, że Optimizer 4.0 automatycznie dostosuje ciśnienie w układzie, aby zrekompensować spadki ciśnienia spowodowane na przykład przez filtry, rury i osuszacze.
Oferujemy również dodatkowe funkcjonalności i usługi w ramach Optimizer 4.0, aby mieć pewność, że oszczędności energii przetrwają próbę czasu. Nawet jeśli Twoja instalacja wymaga adaptacji lub Twoje zapotrzebowanie się zmieni.

Dostosowane do Twoich potrzeb(Dostępny jest szereg opcjonalnych funkcji, które zapewniają dostosowanie sprężarki GA do wymagań aplikacji)

- Wariant o wysokiej temperaturze otoczenia
Niezawodna i ciągła praca sprężarki w gorącym i wilgotnym środowisku do:
·maks. 55C (131F) dla pakietu o stałej prędkości

·maks. 50°C (121°F) dla pakietu vSD

- Monitorowanie pulsu uderzeniowego
Ciągły system monitorowania SPM „Shock Pulse Measurement” elementu sprężarki i łożysk silnika. Czujniki są podłączone do ElektronikonR, który pokazuje poszczególne poziomy drgań.
Poziomy alarmów i/lub wyłączeń można zaprogramować podczas uruchamiania sprężarki. Dzięki temu systemowi monitorowania sprężarka może pracować dłużej, ponieważ remont można wykonać w razie potrzeby i można zorganizować konserwację zapobiegawczą.

- Odzyskiwanie energii
System odzyskiwania energii składa się ze wbudowanego wymiennika ciepła ze stali nierdzewnej oraz układu sterowanego termostatycznie, który odzyskuje ciepło ze sprężarki w postaci ciepłej lub gorącej wody bez negatywnego wpływu na wydajność sprężarki.

Specyfikacja techniczna:

GA90+-315+(VSD+)和GA200-250 HYBRYDOWY+-50HZ

Wymiary:
