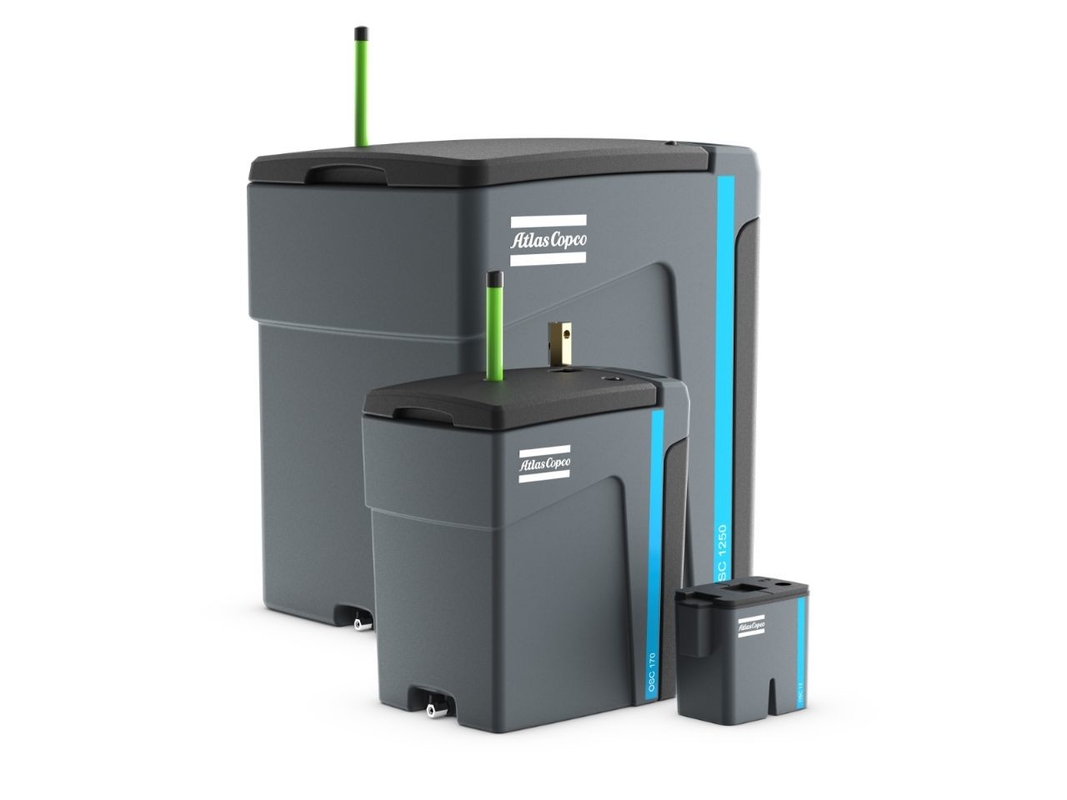

OSC Separator olej-woda
Jeśli olejowy kondensat wytwarzany przez system sprężarki powietrza wchodzi bezpośrednio do systemu rur odwadniających bez oczyszczenia, olej spowoduje znaczne szkody środowiskowe.wykorzystanie sprzętu do oczyszczania kondensatu wynika nie tylko z odpowiedzialności za środowiskoJest to obowiązkowe wymaganie ustawowe i regulacyjne.Nowo zaprojektowana wieloetapowa filtracja oleju-woda z serii separatorów OSC firmy Atlas Copco może skutecznie usuwać olej zawarty w wodzie kondensatowej wytwarzanej przez system sprężarki powietrza, a zawartość oleju pozostałego w wodzie kondensatowej może zostać zmniejszona do 10 ppm. Ponadto korzysta z:OSC rzeczywiście osiąga zerową obsługę techniczną.
Wydajny
• Dwuetapowa filtracja z polipropylenu i węgla aktywowanego pozwala filtrować i usuwać różnorodne oleje
• Dwuetapowy filtr z gliny organicznej może zapewnić lepszy efekt filtracji
• zawartość oleju pozostałego w przetworzonym kondensat jest zmniejszona do 10 ppm lub nawet do 5 ppm, co spełnia wymagania regulacyjne, eliminuje ryzyko zanieczyszczenia środowiska,i mogą być wypuszczane bezpośrednio do systemu odwadniania
Niezawodne
• W każdym momencie można sprawdzić efekt usuwania oleju z drenażu za pomocą portu kontroli drenażu
• Przeglądnik jest standardowo umieszczony w podstawowej komorze filtracyjnej z polipropylenu, aby intuicyjnie wskazywać datę ważności materiału filtracyjnego
• Wskaźnik zablokowania jest skonfigurowany do monitorowania przepływu kondensatu w dowolnym momencie Łatwe w obsłudze
• Prosty i odporny na korozję projekt konstrukcyjny, nie wymaga specjalnego układu montażu, a montaż jest wygodny
• Zestaw materiału filtracyjnego jest łatwy do demontażu i montażu, a utrzymanie i wymiana są proste
• Cykl konserwacji i wymiany wynosi 4000 godzin
Elastyczny
• OSC12-15 to niewielka seria, która wykorzystuje jednorazowe materiały filtracyjne, a większa seria wykorzystuje wymienne opakowania z materiałów filtracyjnych
• OSC12-625 ma dwuetapową konstrukcję filtracji, a OSC1250-2500 ma trójetapową konstrukcję filtracji
• OSC2500 jest wyposażony w przekierowacz, który równomiernie rozprowadza przepływ kondensatu z każdej jednostki
Efektywna wielostopniowa filtracja
1- Koniec wlewu.
Woda skondensowana zawierająca olej wchodzi do komory rozszerzającej przez pojedynczy lub wiele wlotów, gdzie dyfuzuje i zmniejsza ciśnienie.Proces dyfuzji może przechwytywać i filtrować duże zanieczyszczenia cząstek stałych, co uniemożliwia, aby zanieczyszczenia te wpływały na działanie materiału filtracyjnego.
2.Pierwsza komora filtracyjna
Zawierająca olej skondensowana woda przenika i przepływa przez filtr polipropylenowy.Woda skondensowana pozostanie w komorze zawierającej materiał filtracyjny przez pewien czasPozostałe oleje unoszą się na powierzchni skondensowanej wody i są wchłaniane przez filtr.
3. Sekundarna komora filtracyjna
Zdejmowalna skrzynka z materiałem filtracyjnym wypełniona workiem z węglem aktywnym lub gliną organiczną do dalszego filtrowania i usuwania małych kropli oleju w skondensowanej wodzie
4- Wyjście.
Po całkowitym oczyszczeniu w drugorzędnej komorze filtracyjnej czysta woda skondensowana prawie bez pozostałości oleju może być bezpiecznie odprowadzana bezpośrednio z wyjścia do systemu odwadniania
Parametry techniczne
| Rodzaj systemu |
Cała woda skondensowana wypuszczana z sprężarki powietrza + zbiornika powietrza + suszarki czynnika chłodniczego + filtra trafia do OSC |
Cała skondensowana woda wydalana z sprężarki powietrza + zbiornika powietrza + filtra trafia do OSC |
Wymiary |
Waga |
Interfejs (przewod BSP) |
| Rodzaj |
Przepływ przetwarzania (w oparciu o kompresor powietrza FAD) |
Przepływ przetwarzania (w oparciu o kompresor powietrza FAD) |
| Strefa zimna |
strefa umiarkowana |
tropikalne |
Strefa zimna |
strefa umiarkowana |
tropikalne |
L |
W |
H |
Wjazd |
Wyjście |
| m3/min |
m3/min |
m3/min |
m3/min |
m3/min |
m3/min |
mm |
mm |
mm |
kg |
Calowanie |
Calowanie |
| OSC12 CARB |
0.96 |
0.72 |
0.36 |
1.20 |
0.90 |
0.54 |
250 |
147 |
216 |
1.2 |
1/4" ((6mm) |
3/8" (((10mm) |
| OSC25 CARB |
1.98 |
1.50 |
0.72 |
2.52 |
1.86 |
1.02 |
250 |
147 |
216 |
1.5 |
1/4" ((6mm) |
3/8" (((10mm) |
| OSC50 CARB |
4.02 |
3.00 |
1.44 |
3.78 |
3.78 |
2.04 |
390 |
278 |
428 |
5.8 |
2x1/2" |
1/2" |
| OSC85 CARB |
6.78 |
5.10 |
2.46 |
8.52 |
6.36 |
3.42 |
397 |
286 |
507 |
7.7 |
2x1/2" |
1/2" |
| OSC170 CARB |
13.62 |
10.20 |
4.98 |
16.98 |
12.78 |
6.84 |
490 |
396 |
576 |
13.1 |
2x3/4" |
3/4" |
| OSC300 CARB |
24.00 |
18.00 |
8.76 |
30.00 |
22.50 |
12.06 |
583 |
446 |
721 |
25.3 |
2x3/4" |
3/4" |
| OSC625 CARB |
49.98 |
37.50 |
18.24 |
62.52 |
46.86 |
25.20 |
692 |
568 |
970 |
45.1 |
2x3/4 |
3/4 |
| OSC1250 CARB |
99.96 |
75.00 |
36.48 |
124.98 |
93.78 |
50.34 |
975 |
782 |
1000 |
86 |
2x3/4" |
3/4" |
| OSC2500 CARB |
199.92 |
150.00 |
72.96 |
250.02 |
187.50 |
100.68 |
975 |
1600 |
1000 |
171.9 |
2x3/4 |
3/4" |
| OSC12 GLAY |
0.96 |
0.72 |
0.36 |
1.20 |
0.90 |
0.54 |
250 |
147 |
216 |
1.2 |
1/4" ((6mm) |
3/8" (((10mm) |
| OSC25 GLAY |
1.98 |
1.50 |
0.72 |
2.52 |
1.86 |
1.02 |
250 |
147 |
216 |
1.5 |
1/4" ((6mm) |
3/8" (((10mm) |
| OSC50 GLAY |
4.02 |
3.00 |
1.44 |
3.78 |
3.78 |
2.04 |
390 |
278 |
428 |
5.8 |
2x1/2" |
1/2" |
| OSC85 GLAY |
6.78 |
5.10 |
2.46 |
8.52 |
6.36 |
3.42 |
397 |
286 |
507 |
7.7 |
2x1/2" |
1/2" |
| OSC170 GLAY |
13.62 |
10.20 |
4.98 |
16.98 |
12.78 |
6.84 |
490 |
396 |
576 |
13.1 |
2x3/4" |
3/4" |
| OSC300 GLAY |
24.00 |
18.00 |
8.76 |
30.00 |
22.50 |
12.06 |
583 |
446 |
721 |
25.3 |
2x3/4" |
3/4" |
| OSC625 GOLIA |
49.98 |
37.50 |
18.24 |
62.52 |
46.86 |
25.20 |
692 |
568 |
970 |
45.1 |
2x3/4" |
3/4" |
| OSC1250 GOLIA |
99.96 |
75.00 |
36.48 |
124.98 |
93.78 |
50.34 |
975 |
782 |
1000 |
86 |
2x3/4" |
3/4" |
| OSC2500 GLAY |
199.92 |
150.00 |
72.96 |
250.02 |
187.50 |
100.68 |
975 |
1600 |
1000 |
171.9 |
2x3/4" |
3/4" |
Uwaga:
1Przepływ przetwarzania jest zaprojektowany i obliczany na podstawie zawartości oleju wyjściowego wynoszącej 10 mg/l;
2- Warunki referencyjne pracy: czas pracy 12 godzin/dzień
Ciśnienie spalin 7 bar
Strefa zimna: temperatura otoczenia 15°C
wilgotność względna 60%
Strefa o temperaturze: temperatura otoczenia 25°C
wilgotność względna 60%
Strefa tropikalna: temperatura otoczenia 35°C
Wilgotność względna 70%
Wybierz odpowiedni przepływ przetwarzania zgodnie z typem temperatury otoczenia używanego układu sprężarki powietrza;
3Ekstremalne warunki pracy: minimalna temperatura wejściowa: 1°C
Minimalna temperatura otoczenia: 1°C
Maksymalna temperatura wejścia: 75°C
4Współczynnik korekty czasu pracy
W różnych godzinach pracy przepływ przetwarzania OSC należy obliczyć i skorygować zgodnie z różnymi współczynnikami korekcyjnymi:
5. Wydajność separacji
Zawartość oleju po obróbce musi osiągnąć 5 mg/l, a przepływ przetwarzania OSC należy podwoić;
6Kompresor powietrza wykorzystuje oleje RIF-N, RS-Ultra lub inne oleje mineralne, zaleca się wybór z serii CARB, która jest standardowym modelem oleju z wyjątkiem VSD +;
Kompresory powietrza wykorzystujące oleje RXD, Rotor-Foodgrade lub inne oleje syntetyczne zaleca się wybierać z serii CLAY, która jest standardowym modelem oleju VSD+.
