POMPY WAKUUMOWE SUSKIE

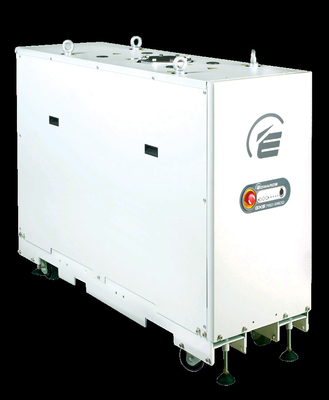

GXS 750/2600
Wybór partnera
Edwards jest światowym liderem w zakresie projektowania, technologii i produkcji pomp próżniowych z ponad 95-letnią historią i ponad 75-letnim doświadczeniem w produkcji.
Edwards wierzy w dostarczanie wyników, które przynoszą wartość naszym klientom, wykorzystując nasze szerokie doświadczenie w branży, aby zidentyfikować i zastosować rozwiązania do twoich problemów.Wykorzystanie najbardziej innowacyjnych i najnowocześniejszych technik modelowania, możemy zoptymalizować konfigurację pompowania dla klientów, aby zapewnić projekt systemu zapewniający maksymalną wydajność w najbardziej niezawodny i opłacalny sposób.
GXS POMPY I KOMBACJE SUSKIEJ WYROWKI
Nasze nowe suche pompy GXS podnoszą wydajność próżni na wyższy poziom.umożliwiające zaawansowane sterowanie temperaturą i długie odstępy eksploatacji, masz gwarancję najlepszych w swojej klasie prędkości pompowania i niskich kosztów eksploatacji przez wiele lat.
Innowacyjna technologia śrub GXS
1. Podtrzymanie wału o podwójnym końcu
• Konstrukcja bez dźwigni zapewnia bezpieczne wsparcie wirnika dla niezwykle niskiej wibracji i wyższej niezawodności startowej, zwłaszcza w trudnych procesach
• Wyższa wydajność w obsłudze płynów i proszku; testy wykazały, że pięciolitrowy ślimak wodny i kilogram drobnego ślimaka proszkowego są zdolne do obsługi
2Źródło:
• Zmiany lubrykowane olejem eliminują tłuszcz i konieczność okresowej konserwacji
• Wykorzystuje zaawansowane łożyska wysokiej jakości i olej specjalnego przeznaczenia o niskim ciśnieniu pary, co zapewnia kompatybilność z zastosowaniami i znacznie zwiększa żywotność
3Zaawansowana technologia uszczelniania wału
• Długotrwałe uszczelki bez kontaktu z wbudowaną uszczelką labiryntową blokującą olej zapewniają bardzo skuteczne uszczelnienie
• W połączeniu z czyszczeniem pieczęci o pojemności sześciu litrów na minutę skrzynia biegów jest chroniona przed zanieczyszczeniem, a próżnia utrzymywana jest wolna od oleju
Wzmocnienie GXS
4Światowa wiodąca technologia silników i napędów
• Silniki o niezwykle wysokiej wydajności z napędem elektronicznym zapewniają maksymalny moment obrotowy w trudnych procesach
• Hermetycznie zamknięty silnik eliminuje wycieki oleju i zwiększa niezawodność pompy
• Silniki i napędy chłodzone wodą zapewniają większą niezawodność i długą żywotność, zmniejszając koszty serwisowania
5Zaawansowany projekt mechanizmu pompowania
• Zwiększona konstrukcja wirnika typu śrubowego zapewnia płynne, stopniowe kompresje wzdłuż długości wirnika dla lepszej kontroli cieplnej i
optymalizowane pompowanie przy wszystkich ciśnieniach wejściowych
• Zintegrowane zarządzanie ciepłem oraz unikalne cechy konstrukcji wirnika i statora zapewniają możliwość pompowania gazu argonowego w pełnym stężeniu
• Zaawansowane techniki obróbki i cechy konstrukcyjne eliminują potrzebę powlekania wirnika przy jednoczesnym zachowaniu doskonałej wydajności próżniowej
• Poprawiona technologia produkcji i konstrukcja przyczyniają się do niskiej wibracji i wyjątkowo cichego działania bez tłumika
6Mechanizm wzmacniający korzenie
• Wysokiej wydajności próżniowy wzmacniacz
• Optymalizowane dla maksymalnej wydajności dzięki automatycznemu zarządzaniu cieplnym
Dane techniczne:
| |
Jednostka |
GXS 750/2600 |
| Maksymalna prędkość pompowania |
m3/h ((cfm) |
2300(1354) |
| Ult mate Ciśnienie (bez oczyszczania) |
(Torr) |
5x10−4 ((3.8x10−4) |
| Moc pełnego obciążenia |
@ultimate pressure |
kW (hp) |
11.1(14.9) |
| @szczytowe obciążenie pompowe |
kW (hp) |
40.0(53.6) |
| Elektryczne |
Opcje dostaw |
Wysokie napięcie |
380-460V 3Ø 50/60Hz |
| Niskie napięcie |
200-230V 3Ø 50/60Hz |
| Połączenie |
Wysokie napięcie |
Harting Han 100A-F |
| Niskie napięcie |
Harting Han 200A-F |
| Złącza próżniowe |
Wjazd |
ISO 160 |
| Wypływ |
NW50 |
| Ocieplenie wodą |
Ciśnienie napędowe ((max) |
bar ((psig) |
6.9 ((100) |
| DP przez pompę ((min) |
bar ((psig) |
0.75(11) |
| Przepływ @ min DP |
l/min ((gal/min) |
15(4) |
| Temperatura |
°C(°F) |
5-40(41-104) Warianty wysokiego napięcia |
| 5-30(41-86) warianty niskiego woltów |
| Połączenie |
1/2" BSP Mężczyzna (G 1/2") |
| Gaz do oczyszczania* |
Barka ciśnienia |
- Nie, nie. |
2.5-6.9 ((36-100) |
| Łatwość |
sl/min |
12 |
| Średnie obciążenie |
sl/min |
18-146 |
| Połączenie |
Swagelok*Ø1⁄4" rurka z ołwem |
| Wydalanie wysokiego przepływu/wypływ rozpuszczalnika |
Ciśnienie napędu |
bar ((psig) |
2.5-6.9 ((36-100) |
| Połączenie zaworu sterującego |
Swagelok*Ø3/8" rurka z oliwą |
| Połączenie filtra |
1⁄2"NPT Kobieta |
| Połączenie rozpuszczalnika |
3/8"BSP Mężczyzna ((G 3/8") |
| Masę |
Kilogramowe |
908 ((2002) |
| Hałas (z odpowiednią rurą wydechową) |
dB ((A) |
< 70 |
| Opera tng Temperatura |
°C(°F) |
5-40(41-104) |
| Wydechowe przeciwciśnienie ((MAX) |
(z wyłączeniem) |
1400 ((20) |
| Wskaźnik IP systemu |
Standardowy |
|
21D |
| Zmiany węgla |
Rodzaj |
PFPE Drynert®25/ 6 |
| Objętość |
/Słucham? |
3.1(0.8) |
| Monitorowanie i kontrola |
Standardowy |
Kontrola |
Panel przedni"Płytka sterowania"
Pozycja serii-RS 232 |
| Monitoring |
Serwer internetowy Ethernet |
| Opcja |
Kontrola |
Parallel-MCM Micro TIM |
| Kontrola i monitorowanie |
Profibus DP
Terminal wyświetlania pompy (PDT) |
| Monitoring |
Fab Works |
*Pump
połączenia |
|
Łatwość |
Tylko czyszczenie szczelinowe i czyszczenie wysokiej próżni |
| Średnie obowiązki |
Oczyszczanie szczelności, oczyszczanie wysokiej próżni,"Wypłuczenie wlewu, zmienny balast gazowy i wypłuczenie wydechowe ((z czujnikiem ciśnienia wydechowego) " |
| Średnia wartość + |
Jako Średnie obowiązek, plus wysokiego przepływu oczyszczania / rozpuszczalnika spłukiwania |
Wymiary ((mm):
A:258.5(10.18)
B:283.5(11.16)
C:657.2(25.87)
D:332.3(13.08)
E:1052.8 ((41.45)
F:83(3.27)
G:261.4(10.29)
H:1030.5 ((40.57)
J:/
K:1622 ((63.86)
L:517(20.35)
M:250(9.84)
